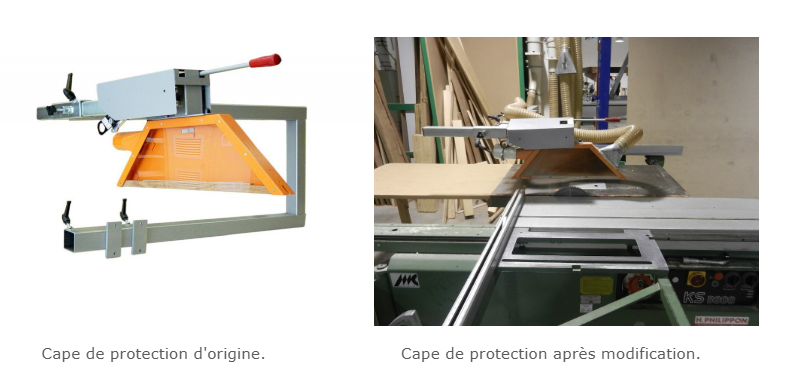

Orifice de raccordement au réseau de transport.
Emplacement d'origine de l'orifice de raccordement au réseau de transport.
Détail du principe d'amélioration du captage.
Pour assurer l'efficacité du captage des poussières de bois, il convient de placer les orifices de raccordement du réseau d'aspiration dans le sens de projection des particules et de bénéficier ainsi de la vitesse initiale d'éjection. De plus, l'émission principale de poussières étant sous la table, il convient de s'assurer de la présence d'un capteur en partie inférieure et de le raccorder au réseau d'aspiration.

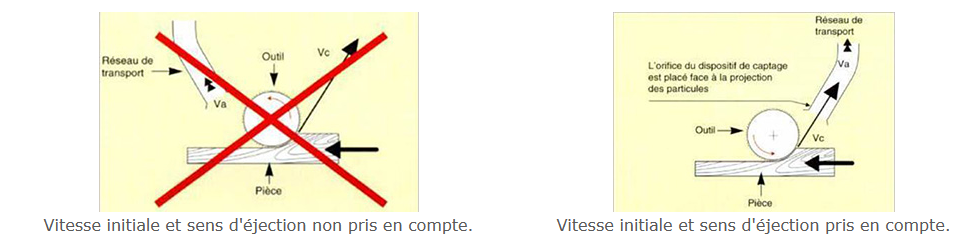

1. Disposer les orifices de captage dans l'axe de l'émission des poussières

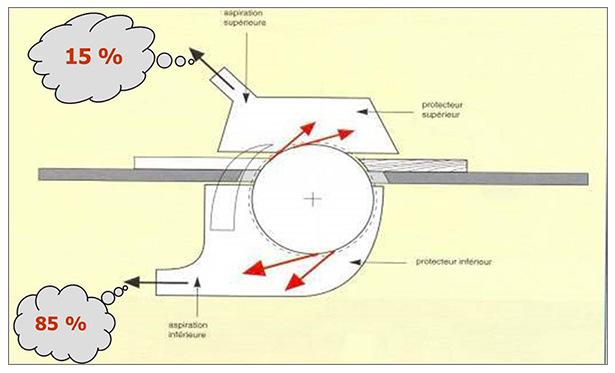

2. Créer un capteur supplémentaire sous la table (et le raccorder au réseau)

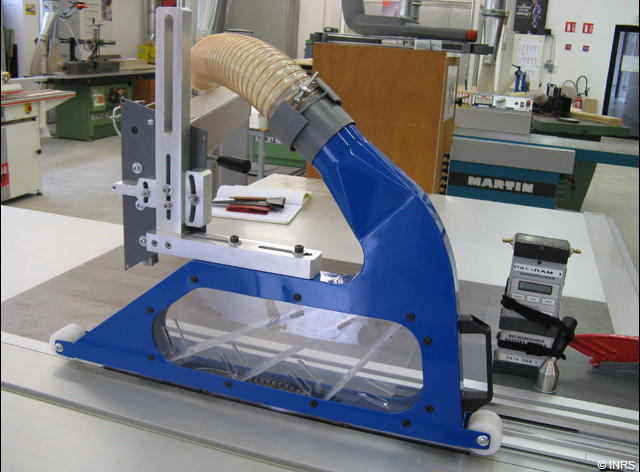

3. Optimisation globale : Capro, protecteur aspirant breveté par l'INRS
En complément de l'aspiration située en dessous de la table pour l'émission principale, Capro est un protecteur aspirant les poussières de bois pour les scies à format ou à table. Il remplace avantageusement les protecteurs aspirants standards qui ne sont généralement pas suffisamment efficaces pour permettre une aspiration correcte des émissions secondaires de poussières. Breveté par l’INRS, Capro est commercialisé par la société Girardeau.
Pour en savoir plus, consultez la présentation de Capro sur le site de l'INRS : "Capro, protecteur aspirant pour scie à format ou à table".

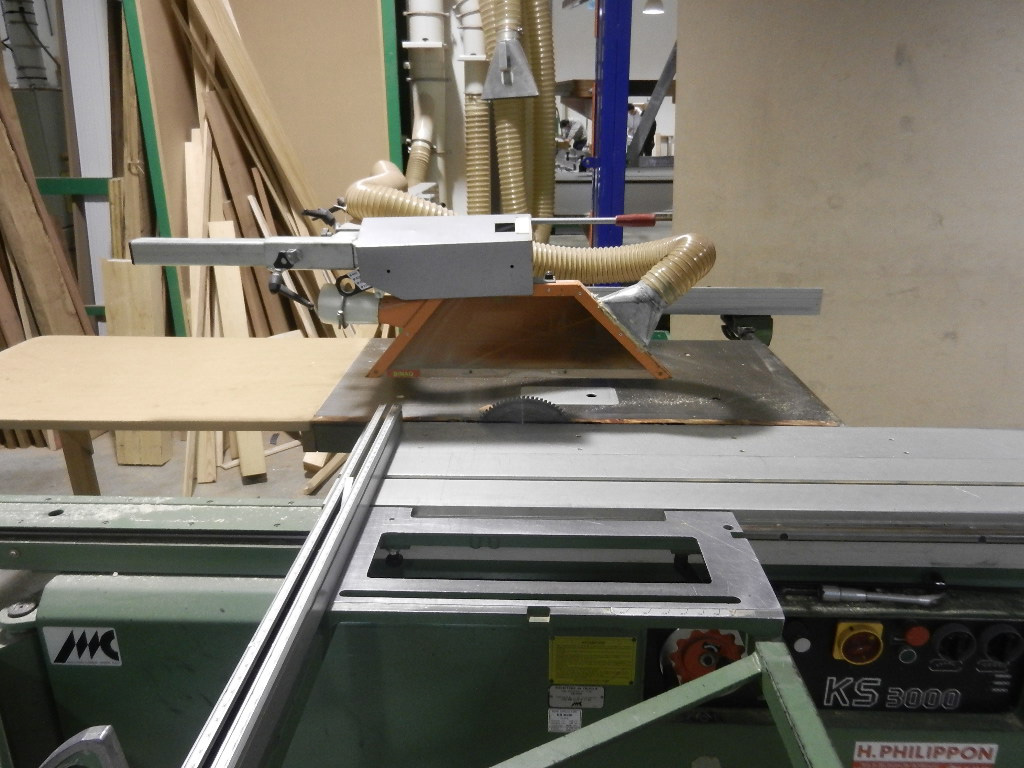

Nouveau raccordement créé, face à la projection des particules.
