Construction d'un atelier de menuiserie métallique
Intégration de la prévention des risques professionnels dans le cadre de la construction de nouveaux locaux regroupant des activités d’ateliers de menuiserie, d’aluminium et d’acier situés auparavant sur différents sites.
Charge physique de travail (manutention manuelle et levage)
Objectifs
- Réduire les manutentions manuelles.
- Limiter la pénibilité aux postes de travail.
- Définir et positionner des aires dédiées aux produits à manutentionner, au stationnement des chariots, rolls, transpalettes…).
Actions mises en oeuvre pour limiter le risque
Pour limiter les manutentions et ports de charge manuels, les postures inconfortables et les risques de collision liés à la circulation de chariots élévateurs dans les ateliers, un ensemble d’installations et équipements ont été mis en place.

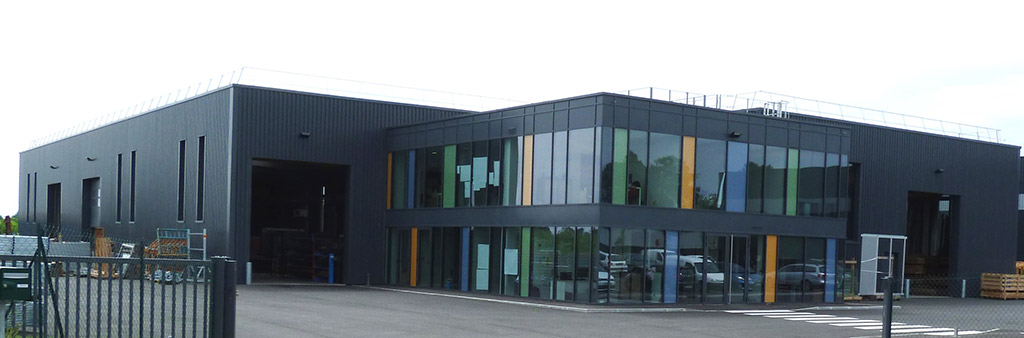

Création de plusieurs portes sectionnelles en façade du bâtiment pour permettre des chargements / déchargements au plus près des postes de travail.
Porte sectionnelle (accès au plus près des postes de travail).
Porte sectionnelle (accès au plus près des postes de travail).
Porte sectionnelle (accès au plus près des postes de travail).
Atelier " Acier "
Machine de débit
Acquisition d’une machine de débit des profilés qui gère seule l’avance des barres sans intervention humaine

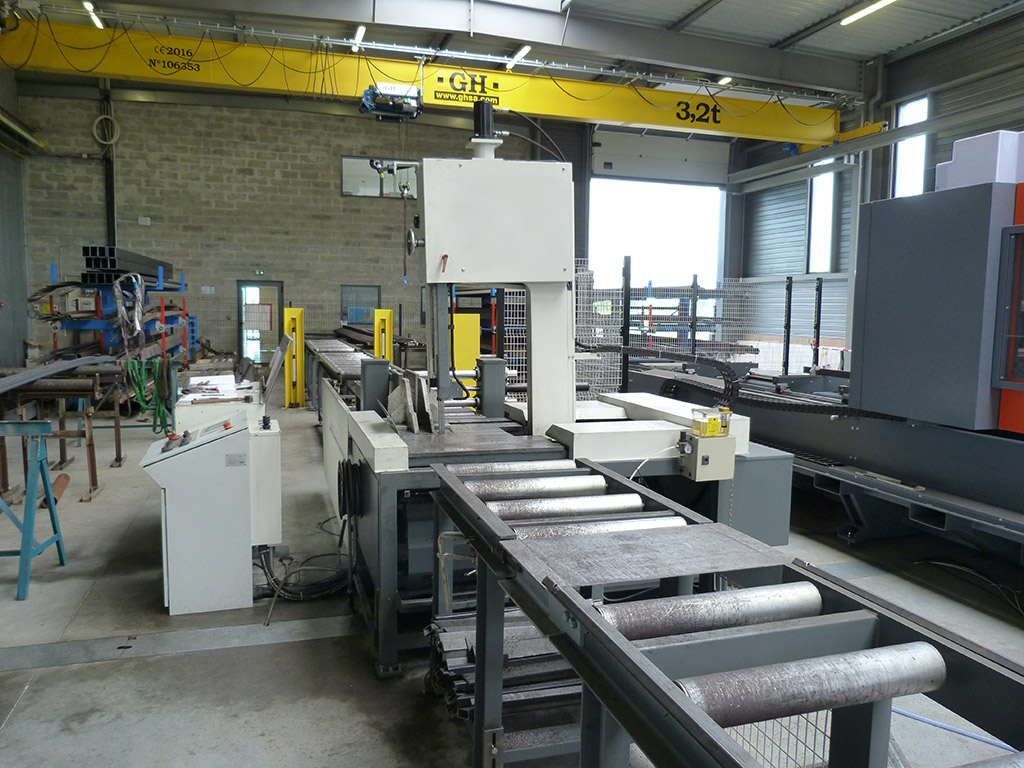

Scie à ruban automatique pour le débit des profilés et barres.
Barrage immatériel de sécurité stoppant la ligne de débit en cas de franchissement par une personne.
Détail mécanisme d'avance des barres.

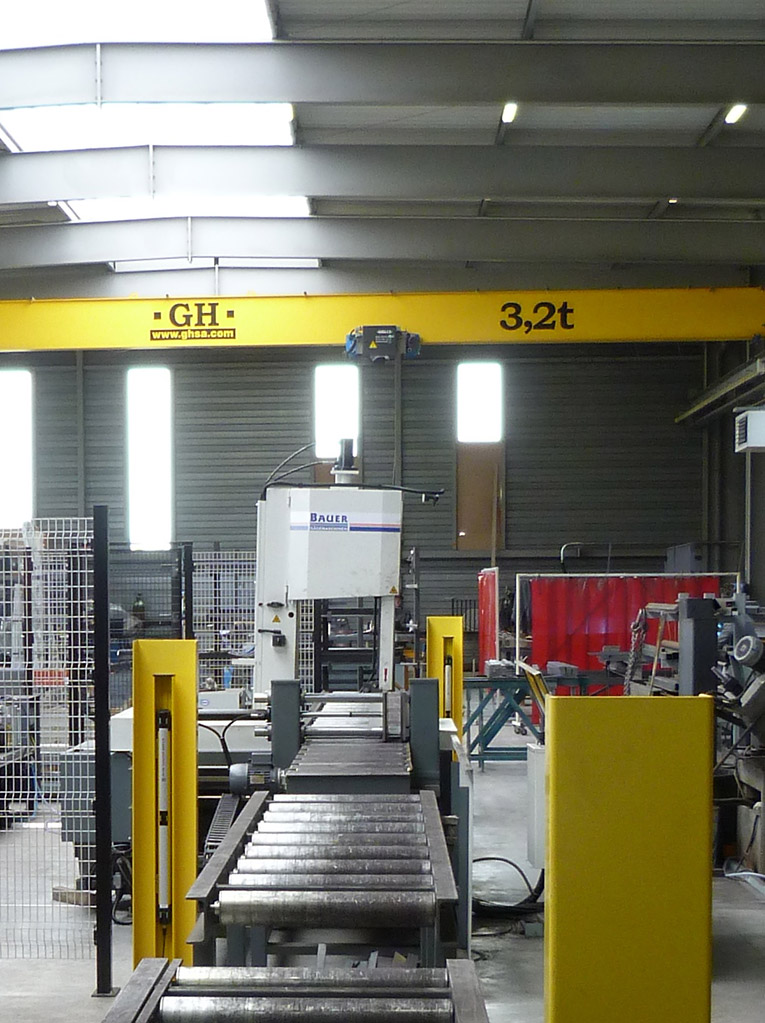

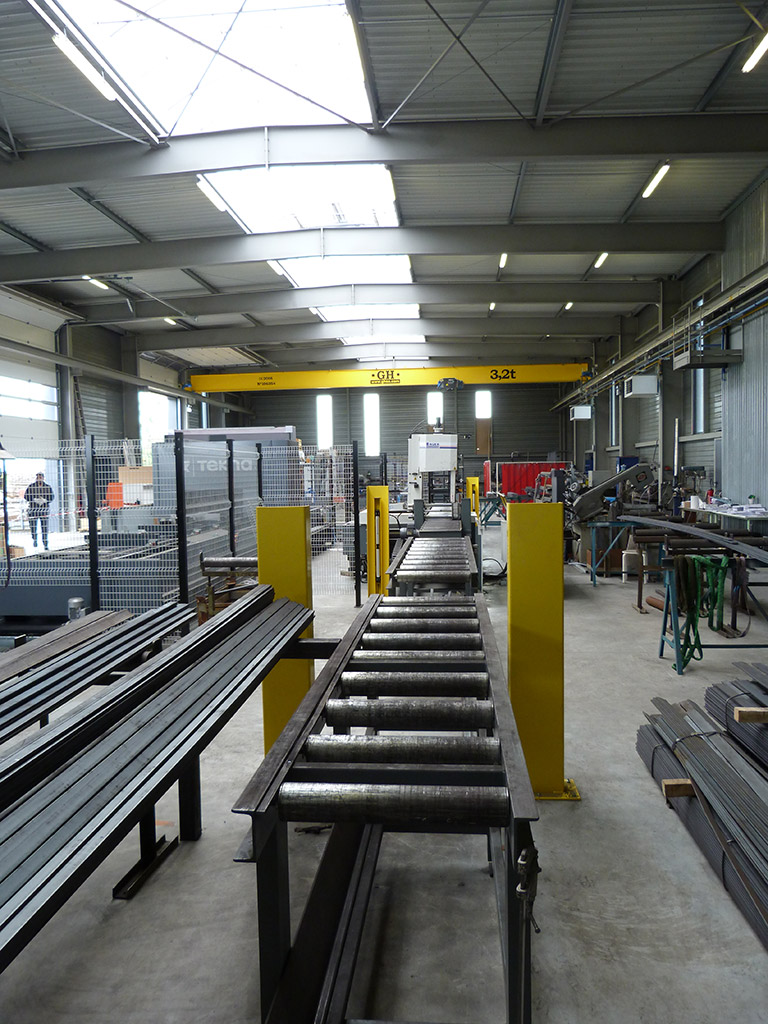

Ligne de débit avec avance automatique des barres
Déplacement et mise à longueur des barres par un convoyeur à rouleau motorisé associé à un étau hydraulique (blocage en position des barres) pour les opérations de débit par la scie à ruban.
Barrage immatériel de sécurité stoppant la ligne de débit en cas de franchissement par une personne.
Étau hydraulique.
Convoyeur à rouleaux motorisés pour l'avance automatique des barres.
Convoyeur à rouleau d'alimentation de la machine (chargement par le pont roulant).
Barrage immatériel de sécurité stoppant la ligne de débit en cas de franchissement par une personne.
Ponts roulants

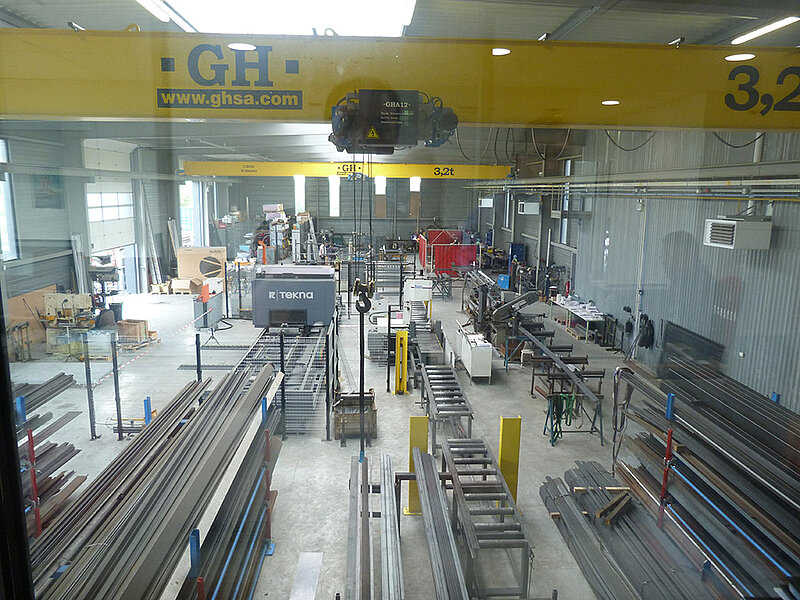

2 ponts roulants à même de lever des ouvrages volumineux et lourds desservant l’ensemble de l’atelier (et des postes de travail) pour s’affranchir de l’utilisation d’un chariot automoteur.

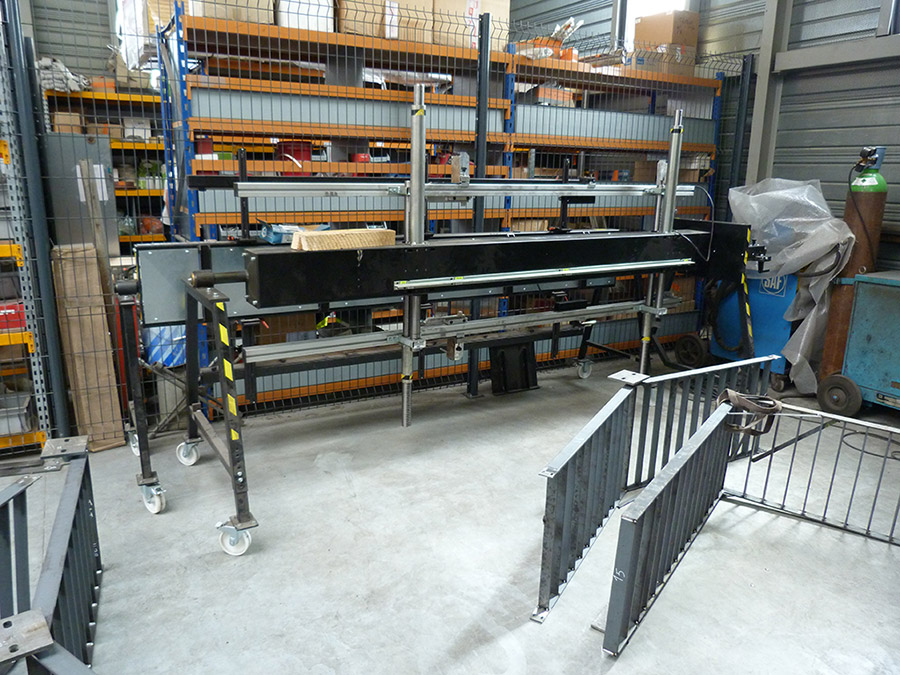

Tables d’assemblage
Acquisition de tables d’assemblage équipées de retourneurs, limitant les manutentions, manipulations et postures inconfortables lors des opérations de soudage et montage de garde-corps, cadre de menuiserie, platines ou poteaux.

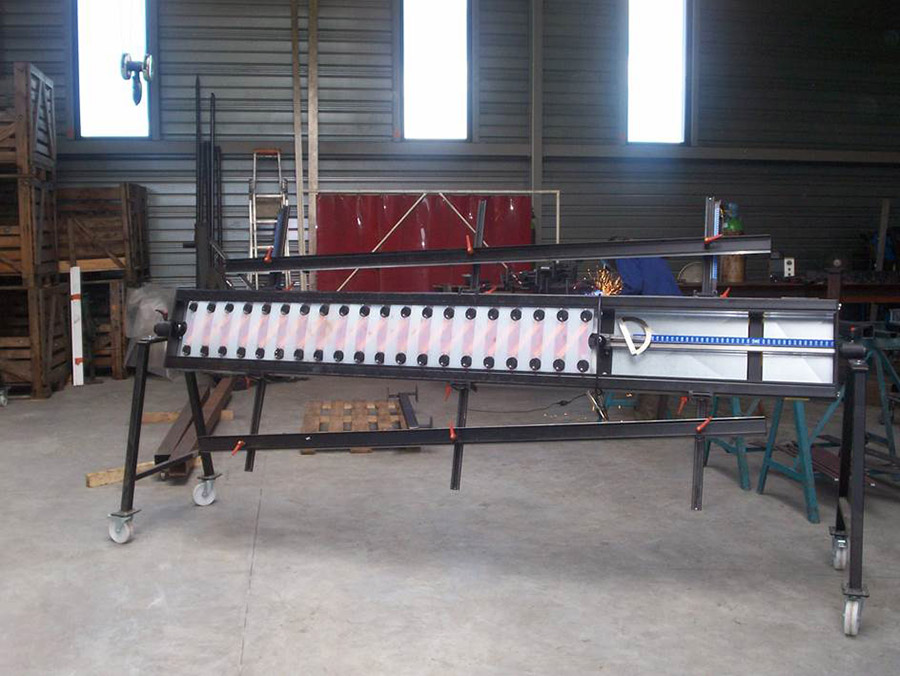

Table d'assemblage avec retourneur.
Table d'assemblage avec retourneur.
Rack de stockage

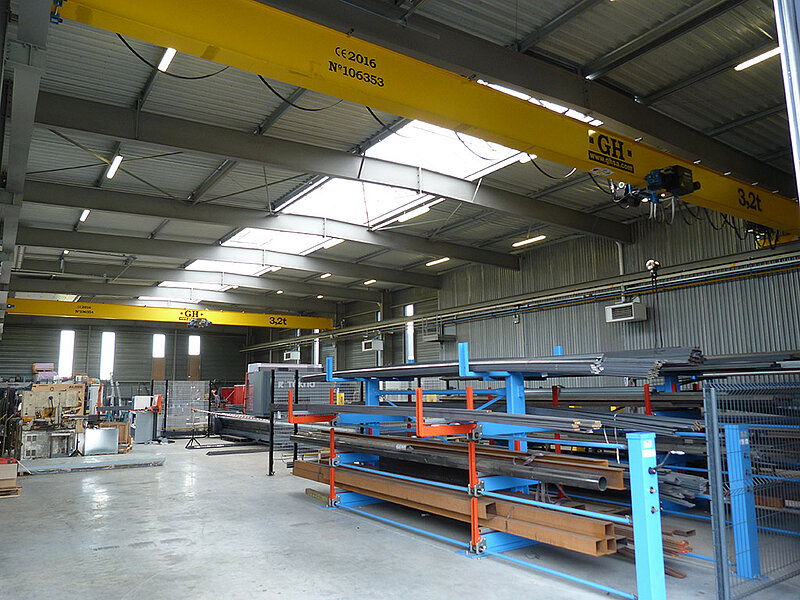

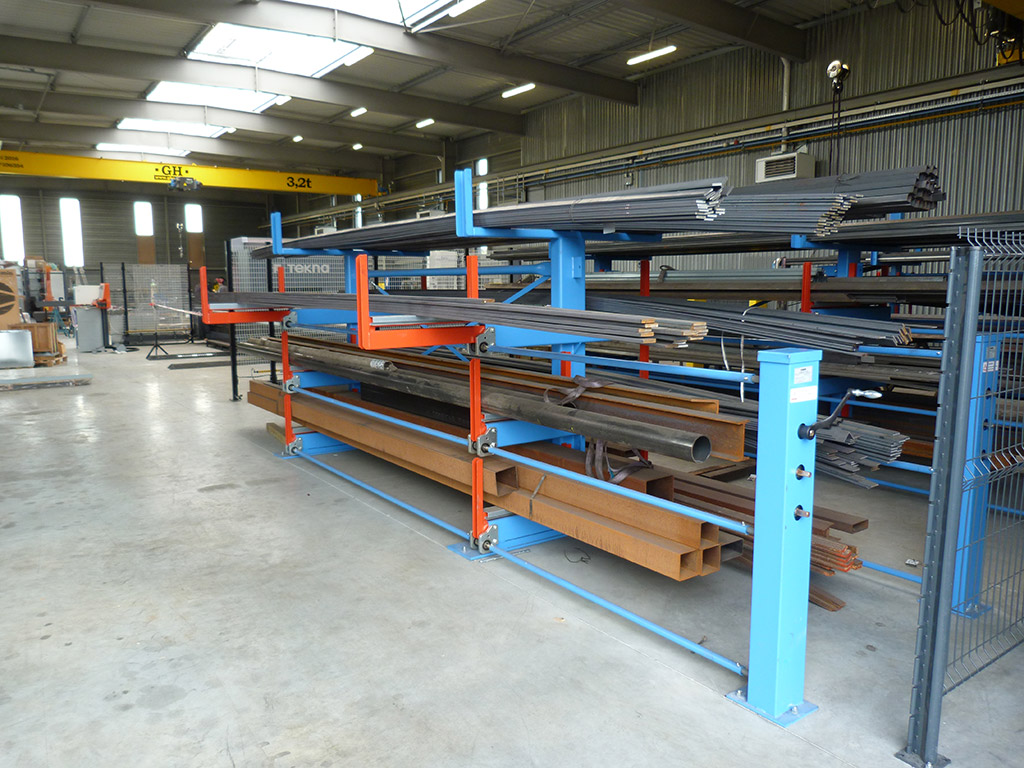

Rack de stockage pour barres type " Cantilever " avec extraction sur tiroirs par manivelle
- Le rayonnage cantilever à tiroirs pour charges longues est destiné aux charges manutentionnées par voie aérienne: pont roulant, palonnier.
- En actionnant une manivelle, l’opérateur déplace le niveau de pose latéralement. La charge peut alors aisément être chargée ou déchargée.
Bras déployable extérieurement pour manutention directe par le haut avec le pont roulant.
Bras déployable extérieurement pour manutention directe par le haut avec le pont roulant.
Bras repliés, en position stockage.
Manivelle de manoeuvre des bras déployables.
Atelier " Aluminium "
Pont roulant

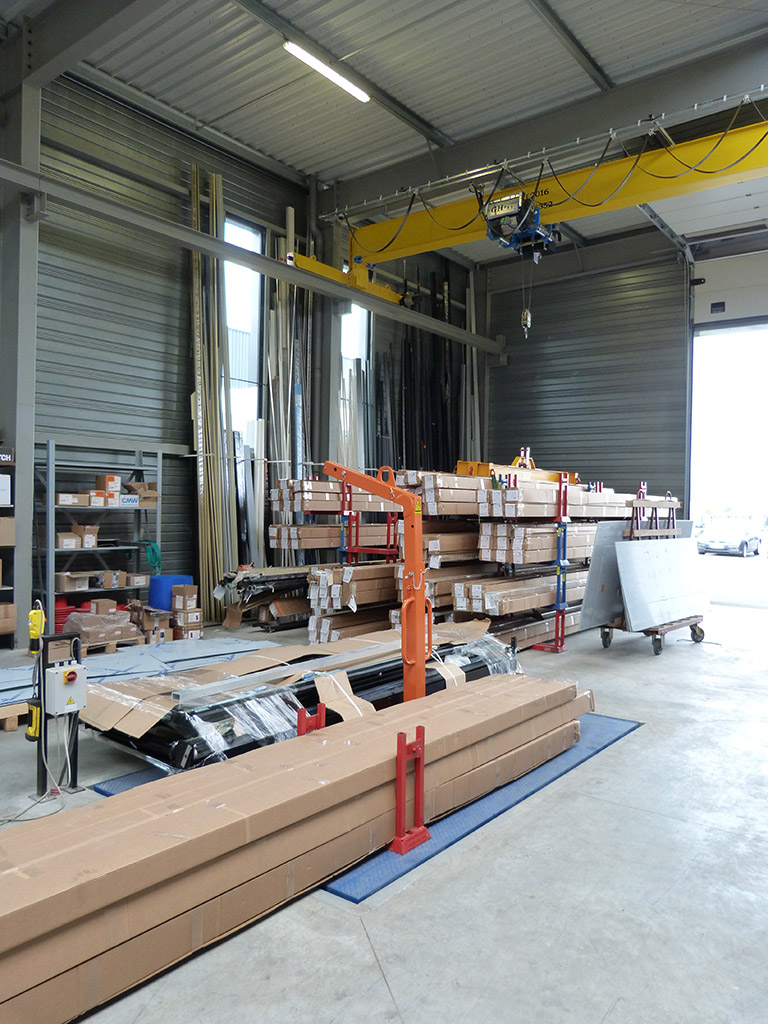

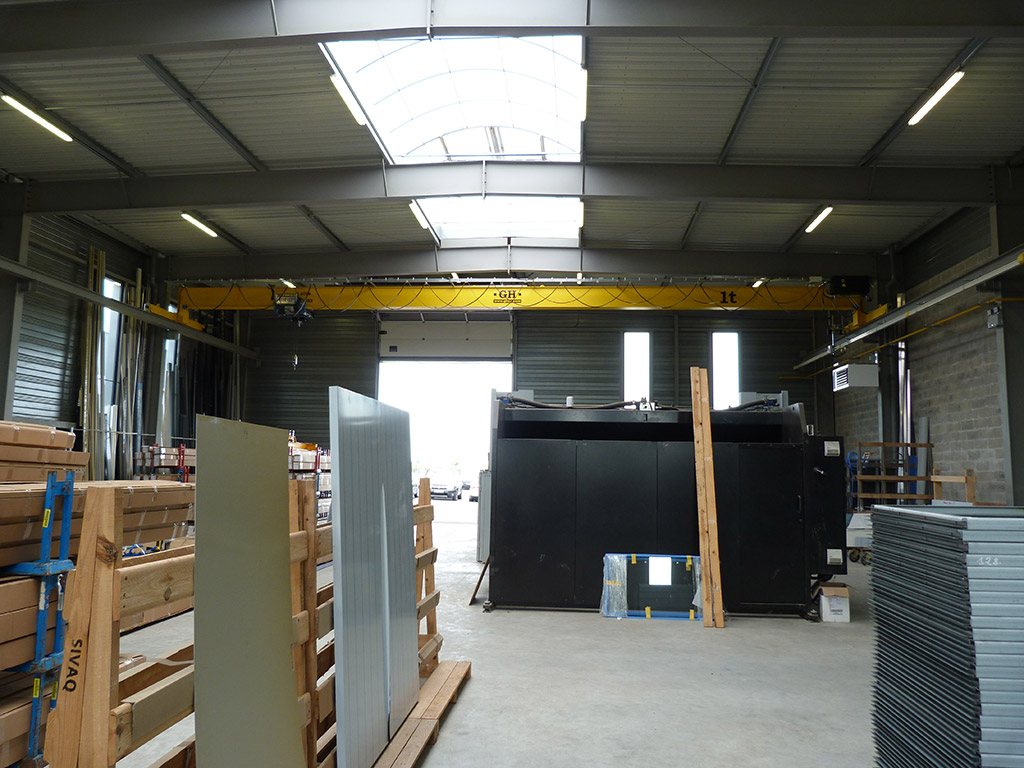

Espace complètement desservi par un pont roulant pour s’affranchir du chariot automoteur
Table élévatrice
Mise en place d’une table élévatrice pour faciliter le chargement des camions ou VUL.
Coffret de commande de la table élévatrice.
Table élévatrice, affleurante par rapport au sol (limitation risque de trébuchement), permettant le chargement des véhicules.
Stockage et manutention des produits plats

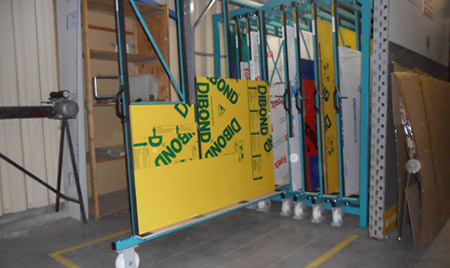

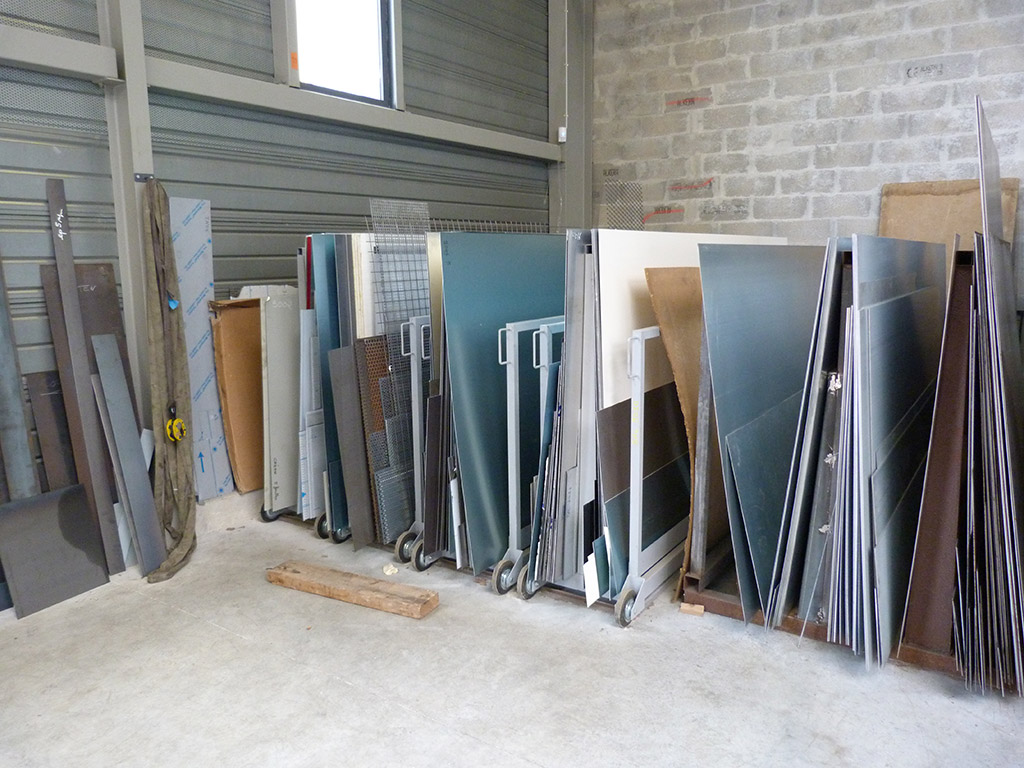

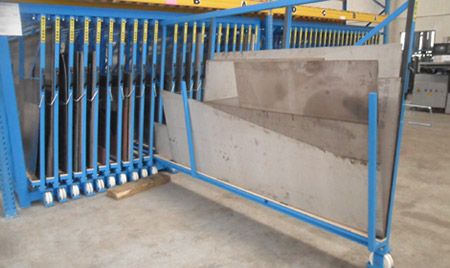

Stockage et manutention des produits plats (tôles, grillages, verres…) par chariots mobiles facilitant le transport et la pose / dépose des produits dans le rack (fabrication maison).
Poignées facilitant la manipulation des chariots.
Chariots de stockage produits plats.
Illustrations d’autres dispositifs pour le stockage de tôles et produits plats

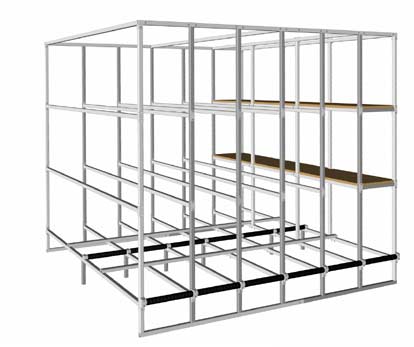

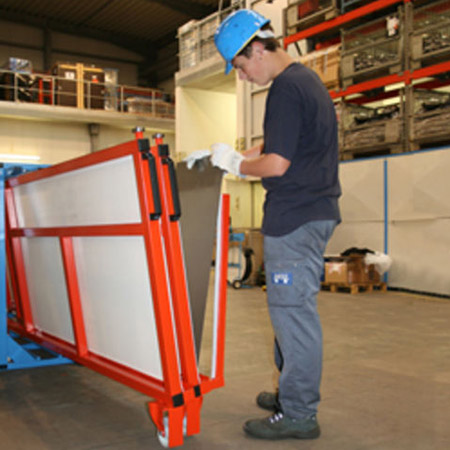

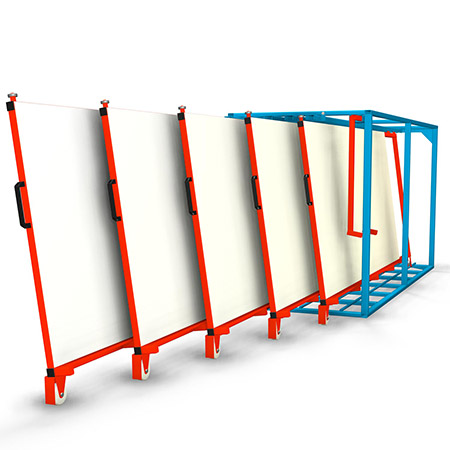

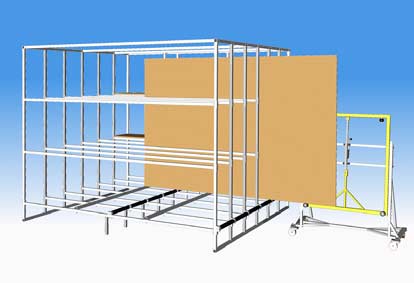

Racks pouvant s’extraire de la zone de stockage pour faciliter les opérations de manutention (limitation du port de charges). Permet notamment les opérations de chargement/déchargement par le dessus, avec un pont roulant par exemple.
SEGEMA : plus d’info.
EUROSTORAGE : plus d’info.
LARENN : plus d’info.
