Construction d'un hypermarché
Bilan intégration de la prévention des risques professionnels dans le cadre de la construction d’un nouvel hypermarché.
Éclairage naturel
Objectifs de Prévention
Supprimer ou réduire les risques de chutes, heurts, fatigue oculaire, inconfort visuel… liés à :
- l’éblouissement par le soleil ou sa réverbération ;
- une mauvaise qualité de l’éclairage naturel.
Réserves
Lanterneaux et exutoires de fumée dans les réserves au droit des allées de circulation, permettant un apport de lumière naturelle en journée.
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Châssis vitrés en façade dans les réserves (apport de lumière naturelle et vue directe sur l'extérieur).
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Châssis vitrés en façades permettant une vue directe sur l’extérieur et l’apport de lumière naturelle (réserve textile à l’étage, bureaux réserves, atelier maintenance…).
Vue extérieure :
Châssis vitrés en façade dans les réserves (apport de lumière naturelle et vue directe sur l'extérieur).
Châssis vitrés en façade dans les réserves (apport de lumière naturelle et vue directe sur l'extérieur).
Vue intérieure :
Châssis vitrés en façade dans les réserves (apport de lumière naturelle et vue directe sur l'extérieur).
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Portes sectionnelles transparentes (zone déchets et quais réception " Sec + PGC "), permettant un apport de lumière naturelle.

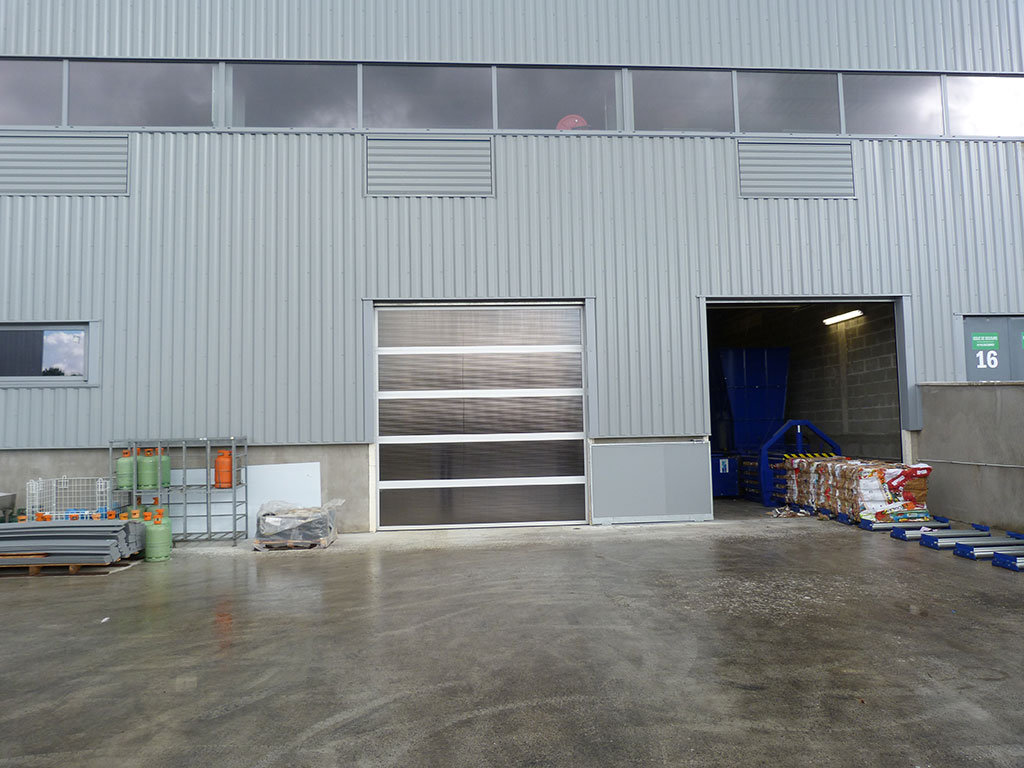

Porte sectionnelle translucide donnant sur le local déchets.

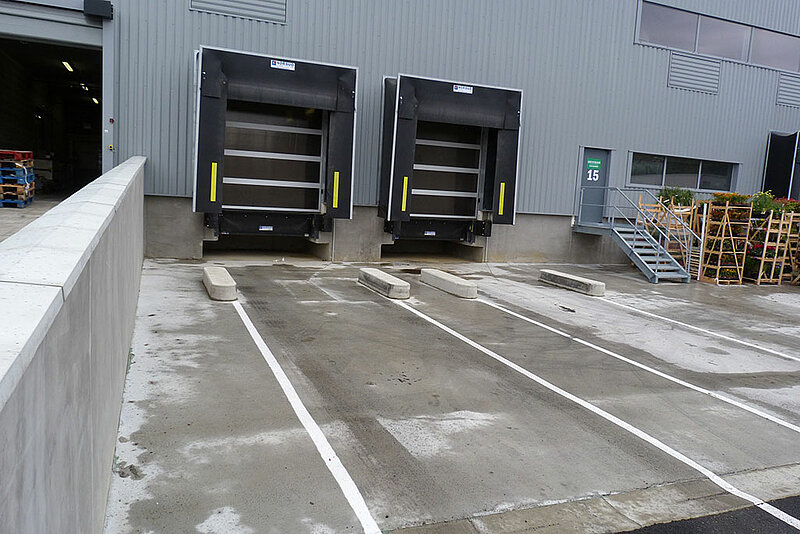

- Portes sectionnelles "quais réception" : vue extérieur

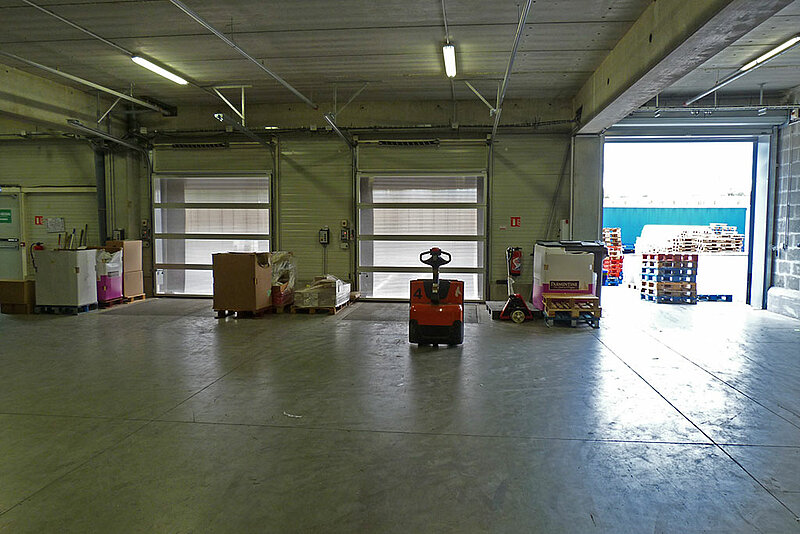

- Portes sectionnelles "quais réception" : vue intérieur
Surface de vente
- Lanterneaux et exutoires de fumée répartis sur toute la surface de la toiture pour l’apport de lumière naturelle (zénithal).
- Châssis vitrés en partie haute des façades de la surface de vente (apport de lumière naturelle).
- Façade vitrée toute hauteur en surface de vente permettant une vue sur l’extérieur et garantissant un apport de lumière naturelle.
Châssis vitré en partie haute : apport de lumière naturelle.
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Châssis vitré en partie haute : apport de lumière naturelle.
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Châssis vitré en partie haute : apport de lumière naturelle.
Surface vitrée toute hauteur : vue sur l'extérieur et apport de lumière naturelle.
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Châssis vitré en partie haute: apport de lumière naturelle.
Lanterneaux et Exutoires de fumée (matériaux translucide) avec grille anti-chute en sous face.
Protection contre les chutes de hauteur au travers des matériaux translucides en toiture
Des grilles ou barreaudages doivent être installés en sous face des lanterneaux, exutoires de fumée, puits de jours ou tout autres matériaux translucide afin d’assurer la protection contre la chute des personnes évoluant en toiture.
Ces protections doivent avoir une résistance minimale de 1200 Joules afin de garantir la retenue d’une personne passant au travers des matériaux translucides.
Laboratoires
- Châssis vitrés donnant sur l’extérieur garantissant un apport de lumière naturelle dans les laboratoires boucherie, boulangerie et pâtisserie.
- Châssis vitrés sur les cloisons entre ateliers pour permettre une vue sur l’extérieur en second jour.
Laboratoire pâtisserie : châssis vitré sur cloison intérieure permettant une vue en 2nd jour sur l'extérieur et un apport de lumière naturelle.
Laboratoire poissonnerie : châssis vitré sur cloison intérieure permettant une vue en 2nd jour permettant une communication entre les ateliers (évite le sentiment d'isolement).
Laboratoire boulangerie : châssis vitré donnant une vue directe sur l'extérieur et un apport de lumière naturelle.

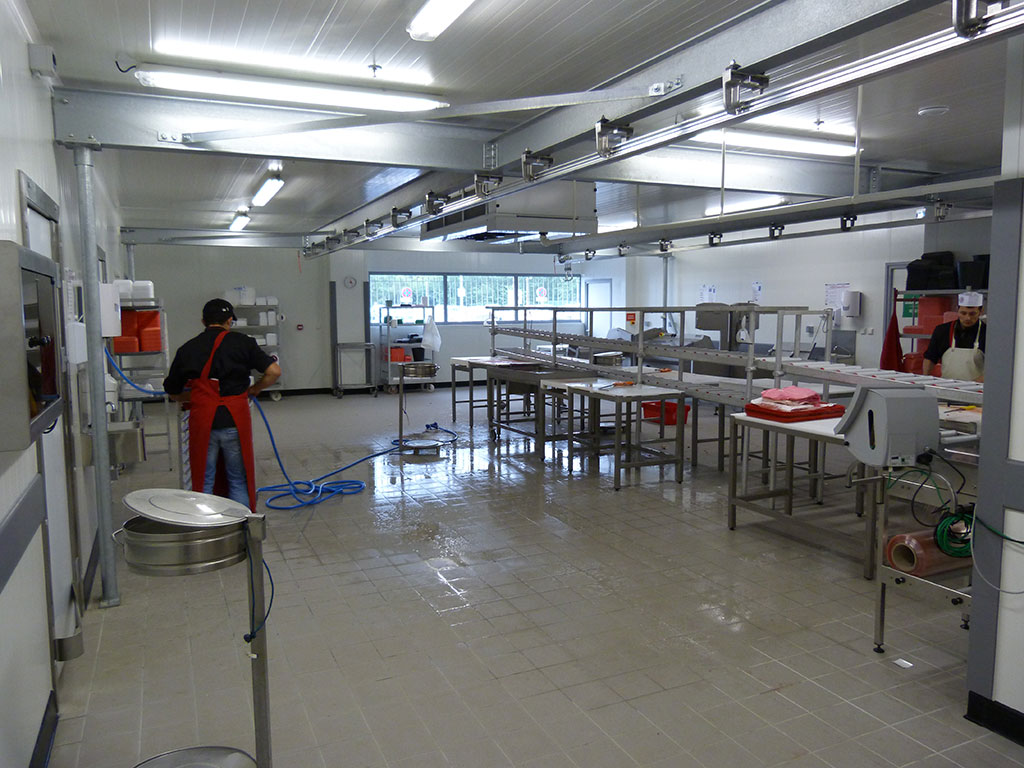

Laboratoire boucherie : châssis vitré donnant une vue directe sur l'extérieur et un apport de lumière naturelle.
Bureaux
Châssis vitrés pour l’ensemble des bureaux, permettant un apport de lumière naturelle et une vue sur l’extérieur donnant soit :
- directement sur l’extérieur en façade ;
- sur un patio ;
- en second jour sur un autre bureau donnant sur l’extérieur.
Châssis vitré donnant sur un patio. Cloison vitrée permettant un apport de lumière en 2nd jour.
Cloison vitrée permettant un apport de lumière en 2nd jour pour les bureaux adjacents.
Châssis vitré donnant sur un patio (vue directe sur l'extérieur).
Éblouissement
Les châssis vitrés exposés Sud, Est et Ouest peuvent occasionner une gêne et des risques d’éblouissement pour certains postes de travail en fonction des horaires et de la saison (position du soleil).
Pour limiter l’éblouissement dans les locaux administratifs de cet établissement, des stores horizontaux intérieurs (gérés par l’automatisme) ont été mis en place pour les fenêtres exposées Sud et pour celles exposées Est et Ouest, il a été choisi de mettre en place des stores verticaux intérieurs.
Ces solutions ne permettent pas de réduire l’apport calorifique des rayons solaires. Elles présentent des difficultés de réglages en fonction de l’exposition et peuvent occulter complètement la pièce, nécessitant l’utilisation de l’éclairage artificiel pour compenser.
Ce qu’il faudrait faire
Prévoir à la conception l’intégration de brise soleil extérieurs à lames fixes ou orientables pour ne pas occulter l’apport de lumière naturelle et la vue sur l’extérieur. Quelques exemples :
Étage locaux administratifs : châssis vitrés en façade donnant directement sur l'extérieur.
Châssis vitré donnant sur un patio (vue directe sur l'extérieur).
Éblouissement
Les châssis vitrés exposés Sud, Est et Ouest peuvent occasionner une gêne et des risques d’éblouissement pour certains postes de travail en fonction des horaires et de la saison (position du soleil).
Pour limiter l’éblouissement dans les locaux administratifs de cet établissement, des stores horizontaux intérieurs (gérés par l’automatisme) ont été mis en place pour les fenêtres exposées Sud et pour celles exposées Est et Ouest, il a été choisi de mettre en place des stores verticaux intérieurs.
Ces solutions ne permettent pas de réduire l’apport calorifique des rayons solaires. Elles présentent des difficultés de réglages en fonction de l’exposition et peuvent occulter complètement la pièce, nécessitant l’utilisation de l’éclairage artificiel pour compenser.
Ce qu’il faudrait faire
Prévoir à la conception l’intégration de brise soleil extérieurs à lames fixes ou orientables pour ne pas occulter l’apport de lumière naturelle et la vue sur l’extérieur. Quelques exemples :
