Construction du pont Simone Veil
Chantier atypique de construction d'un ouvrage d'art intégrant, dès les phases d'études, la prévention des risques liés aux opérations de levage et de chutes de hauteur, avec mises en place de mesures techniques et organisationnelles.
Découpe des tuyaux PRV
Recherche d'une machine pour découper les tuyaux en PRV (Plastique Renforcé par fibres de Verre).
Besoins : l'outillage doit être léger et maniable. Si possible alimenté sur batterie pour éviter la présence de câble électrique au sol sur le chantier. La coupe ne doit pas générer de poussières.
Contraintes : matériaux dur et abrasif. Nombreuses coupes à effectuer.
a) Test outillage 1 : tronçonneuse sur batterie + disque diamant
(Poids : 12,2kg, avec les 2 batteries - Profondeur de découpe max : 120mm - Vibrations : NC).

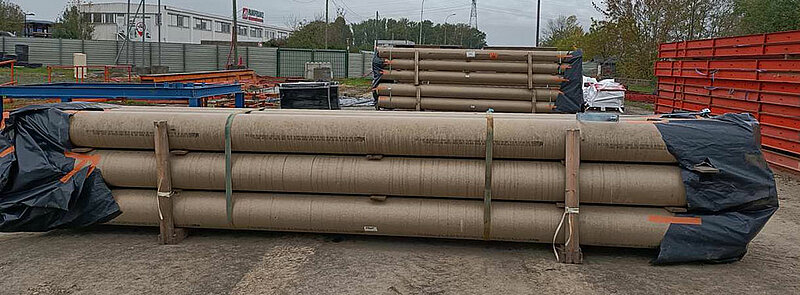

Un 1er essai réalisé directement sur les tuyaux encore en place sur le fagot révèle que le poids de l'outil et la posture de l'opérateur (de la station debout avec bras à l'horizontal jusqu'à la position accroupie + prise à 2 mains de l'outil) génèrent des situations de TMS et ne permettent pas une découpe droite et précise.
Pour le 2ème essai, le tube est positionné sur des rouleaux au sol, puis la tronçonneuse est posée sur une caisse.
L'objectif est de faire tourner le tuyau manuellement d'un côté, et de réaliser la découpe depuis un poste fixe de l'autre côté.
Avantages :
- Matériel équipé de 2 batteries (autonomie équivalente à un plein de carburant sur tronçonneuse thermique).
- Possibilité d'y associer un système d'arrosage intégré et carter de protection pour l'aspiration à la source.
Inconvénients : équipement lourd.
Résultat : essai concluant.
b) Test outillage 2 : scie circulaire coupe tube + disque carbure
Deux modèles sont testés avec un plateau à rouleaux permettant de poser la machine directement sur le tuyau évitant ainsi l'effort de port de charge pendant la coupe.
Un des modèles est sur batterie, l’autre alimenté par câble électrique.
Avantages : la découpe est rectiligne, précise, grâce aux rouleaux placés sous la scie.
Inconvénients :
- Disque carbure pas aussi performant que le disque diamant de la tronçonneuse, la découpe est beaucoup plus longue : risque d'usure prématurée de la machine et des disques.
- Absence de système d'aspiration à la source ou d’arrosage intégré : exposition des collaborateurs aux fibres de verre.
Résultat : essai non concluant.
Conclusion
Avec le disque diamant, les découpes sont rapides, précises et sans résistance, sous réserve de fabriquer un support pour poser la tronçonneuse et de tourner le tuyau manuellement. C'est donc l'outillage 1 qui est retenu.
