Construction du pont Simone Veil
Chantier atypique de construction d'un ouvrage d'art intégrant, dès les phases d'études, la prévention des risques liés aux opérations de levage et de chutes de hauteur, avec mises en place de mesures techniques et organisationnelles.
Pose du réseau d'évacuation des eaux de ruissellement

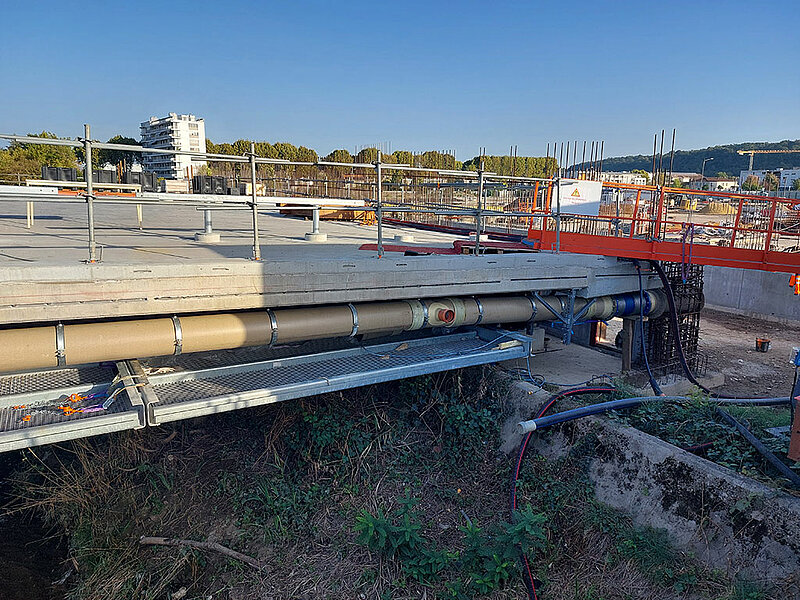

Le réseau d'évacuation des eaux de ruissellement du pont est constitué de tuyaux en PRV (Plastique Renforcé par fibres de Verre) qu'il faut poser sur une distance d'environ 1km.
Ces tuyaux mesurent 6m de long pour un diamètre de 350mm et 300mm, ils pèsent entre 89 et 120kg et sont fixés en sous-face du tablier par des tiges filetées (diamètre 10mm) situées tous les 2m.
En complément de la pose, plusieurs opérations ont été nécessaires sur les tuyaux pour permettre leurs montages et assemblage :
PONT SIMONE VEIL - Outillage 1 - Hotspot 1
Découpe à longueur des tiges filetées de maintien des colliers des tuyaux PRV.
PONT SIMONE VEIL - Outillage 1 - Hotspot 2
Coupe de tuyau PRV à effectuer pour les raccords et manchons.
PONT SIMONE VEIL - Outillage 1 - Hotspot 3
Perçage à effectuer pour le raccordement des coudes.
Voir les pages suivantes pour le détail des tests des outillages de ces 3 phases (également accessible directement depuis le sommaire de gauche) :
Concernant la tache de pose, un outil spécifique a été développé pour répondre aux besoins et contraintes identifiés :
- Besoin : permettre la mise en place des tuyaux en sous face du tablier, sur environ 1km. Éviter les ports de charges et risques de chute de hauteur des compagnons lors des opérations de montage et pose.
- Contraintes : travaux en hauteur, sous le tablier du pont et au-dessus de la Garonne. Masse des tuyaux en PRV de 120 kg et longueur de 6 m.
L'outil issu du cahier des charges a pris la forme d'un chariot sur mesure permettant le port et la mise à niveau des tuyaux pour leur montage sous le tablier. Les caillebotis destinés au support des différents réseaux (électricité, télécom, eau...) sont utilisés comme plateforme temporaire pour le déplacement du chariot qui se déplace de manière autonome à l'aide d'une télécommande.
Le chariot assure également la protection contre les chutes de hauteur grâce à des garde-corps rabattables.
L'approvisionnement des tuyaux est réalisé depuis le tablier à l'aide d'une grue mobile et d'une potence + rack dédié.
